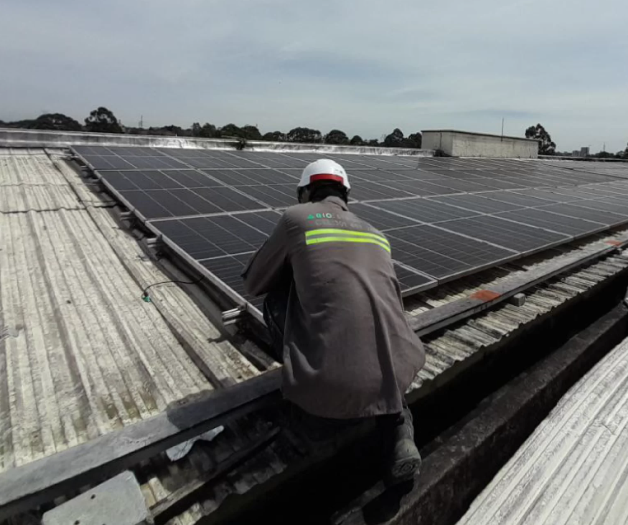

Resumen: El refuerzo estructural puede ser necesario antes de instalar paneles solares cuando la cubierta o su estructura portante no tiene la capacidad requerida para recibir las nuevas cargas del sistema fotovoltaico. Antes de iniciar el montaje, una empresa debe evaluar el estado de la cubierta, correas, cerchas, vigas, conexiones y puntos de apoyo, además de considerar el peso del sistema y las acciones que deberá resistir. En Bioestructuras te explicamos cuándo puede requerirse un refuerzo, qué elementos deben revisarse y por qué la evaluación estructural debe realizarse antes de intervenir un techo empresarial.
Instalar paneles solares puede ayudar a una empresa a incorporar nuevas fuentes de energía a su operación, pero antes de llevar los módulos a la cubierta existe una pregunta fundamental: ¿la estructura actual está preparada para recibir el sistema fotovoltaico? No todas las cubiertas empresariales fueron diseñadas considerando este tipo de instalación.
El refuerzo estructural permite intervenir determinados componentes cuando una evaluación técnica determina que la estructura existente necesita aumentar su capacidad o mejorar alguna de sus condiciones para soportar adecuadamente las nuevas solicitaciones. Además, contar con cubiertas solares para montaje de paneles permite preparar la infraestructura para integrar este tipo de sistemas de forma adecuada. Por eso, la instalación de paneles no debería comenzar únicamente verificando el espacio disponible sobre el techo
¿Por qué puede necesitarse un refuerzo estructural para paneles solares?
El refuerzo estructural para paneles solares puede ser necesario porque la instalación incorpora elementos adicionales sobre una infraestructura existente. Los módulos, soportes, rieles, fijaciones y otros componentes pasan a formar parte de las cargas que deben considerarse al analizar el comportamiento de la cubierta.
Además, la revisión no se limita al peso de los paneles. El Título B de la NSR-10 contempla diferentes tipos de cargas para el análisis de las edificaciones, entre ellas las cargas muertas, cargas vivas de cubierta y efectos asociados al viento, entre otras combinaciones aplicables al diseño estructural.
Por eso, no existe una respuesta general que permita afirmar que cualquier cubierta puede recibir paneles solares sin modificaciones. Es necesario estudiar las características particulares de la estructura.
¿Qué debe evaluar una empresa antes de instalar paneles solares en el techo?
Una evaluación estructural previa permite conocer las condiciones de los elementos que soportarán la instalación y detectar deterioros o limitaciones que deben solucionarse antes del montaje.
La revisión puede contemplar:
- Tipo y estado de la estructura portante: vigas, cerchas, correas y otros elementos.
- Material de la estructura, por ejemplo acero o concreto.
- Estado actual de las conexiones y puntos de apoyo.
- Características y condición de la cubierta.
- Peso propio de los componentes que serán instalados.
- Distribución prevista de los paneles.
- Sistema de soporte y puntos de fijación.
- Cargas y acciones que deberá considerar el análisis estructural.
- Evidencias de corrosión, deformación, fisuras u otros deterioros.
- Intervenciones o modificaciones realizadas anteriormente.
Esta información permite determinar si la estructura existente tiene las condiciones requeridas o si debe plantearse una intervención antes de instalar el sistema fotovoltaico.
¿Cuánto peso adicional agregan los paneles solares a una cubierta?
El peso que agrega una estructura para paneles solares no debe calcularse utilizando una cifra genérica. Depende de los módulos seleccionados, cantidad de paneles, estructura de soporte, rieles, fijaciones y demás componentes incluidos en el proyecto.
Además, desde el punto de vista estructural no basta con sumar el peso de cada panel. La ubicación y distribución de las cargas también son importantes, al igual que la forma en que estas se transfieren desde el sistema de montaje hacia correas, vigas, cerchas y otros elementos portantes.
Por esta razón, la empresa debe contar con las fichas técnicas del sistema fotovoltaico y suministrarlas durante la evaluación. Con esa información puede analizarse la carga adicional correspondiente al proyecto, en lugar de trabajar con valores aproximados que podrían no representar la instalación final.
Conoce más sobre la evaluación y diagnóstico de techos y cubiertas
¿Cómo saber si una cubierta soporta paneles solares?
Determinar la capacidad de carga de una cubierta requiere analizar la estructura que se encuentra debajo del acabado visible. Una teja o panel de cubierta puede encontrarse aparentemente en buenas condiciones mientras existen corrosión, deformaciones o limitaciones en correas, conexiones o elementos principales.
Algunas condiciones que justifican una revisión detallada son:
- Estructuras con signos de corrosión.
- Correas o elementos con deformaciones.
- Conexiones deterioradas.
- Cubiertas que han recibido modificaciones o equipos adicionales.
- Daños producidos por filtraciones o falta de mantenimiento.
- Ausencia de información suficiente sobre la estructura existente.
- Cambios previstos en las cargas de la cubierta.
Encontrar alguna de estas condiciones no significa automáticamente que sea necesario reforzar toda la estructura. El alcance debe definirse después de la evaluación correspondiente.
¿Qué elementos pueden requerir refuerzo estructural?
El refuerzo estructural debe concentrarse en los componentes donde el análisis identifique una necesidad específica. Dependiendo de la configuración de la edificación y de los resultados obtenidos, pueden evaluarse correas, vigas, cerchas, conexiones, apoyos u otros elementos que participan en la transferencia de las cargas.
Por ejemplo, el proyecto puede requerir revisar:
- Correas: reciben las cargas de la cubierta y pueden participar directamente en el soporte del sistema.
- Cerchas: transmiten las cargas hacia otros elementos de la estructura.
- Vigas: deben evaluarse cuando participan en el recorrido de las cargas adicionales.
- Conexiones: uniones, pernos, soldaduras y otros puntos deben responder a las solicitaciones previstas.
- Apoyos: es necesario comprobar cómo llegan las cargas hasta los elementos que las reciben.
La intervención adecuada dependerá del sistema estructural existente. No todos los proyectos requieren los mismos refuerzos ni todos los elementos deben modificarse.
¿La estructura de soporte de los paneles puede fijarse directamente a la cubierta?
La estructura para paneles solares debe contar con un sistema de fijación compatible con la cubierta y con la estructura que recibe las cargas. En sistemas instalados sobre determinados tipos de techo, las fijaciones se conectan con elementos portantes y no deben plantearse suponiendo que una lámina o teja, por sí sola, tiene capacidad estructural suficiente para recibir cualquier montaje.
Este punto también es importante para proteger la cubierta. Una intervención inadecuada puede generar problemas en las fijaciones, afectar elementos del techo o facilitar la aparición de filtraciones.
Por eso, la coordinación entre el diseño fotovoltaico, la estructura existente y el sistema de cubierta debe realizarse antes de comenzar las perforaciones o fijaciones.
¿Qué relación existe entre el viento y la instalación de paneles solares?
La instalación de paneles solares en techos también debe analizar las acciones producidas por el viento. Los módulos y su estructura de soporte quedan expuestos a presiones y succiones, por lo que el análisis no puede concentrarse exclusivamente en las cargas verticales.
La NSR-10 incluye la carga de viento dentro de las acciones consideradas en las combinaciones de carga estructural. Algunas combinaciones contemplan expresamente situaciones en las que la acción del viento puede producir efectos de succión o levantamiento.
Esto hace especialmente importante revisar las fijaciones, conexiones y la transferencia de esfuerzos hacia la estructura portante, particularmente en instalaciones ubicadas sobre grandes cubiertas industriales.

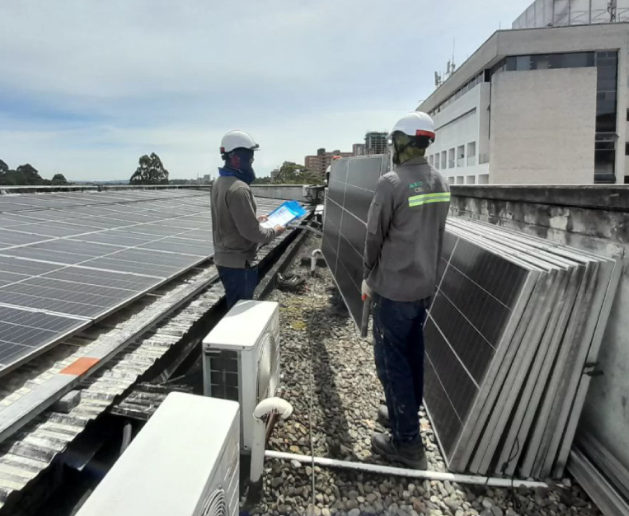

¿Es necesario revisar una cubierta antigua antes de instalar paneles solares?
Sí. Una evaluación estructural adquiere especial importancia cuando el sistema fotovoltaico se instalará sobre una infraestructura existente, principalmente si la empresa desconoce las condiciones actuales de algunos componentes o si la cubierta ha recibido intervenciones durante su vida útil.
Antes del montaje se debe establecer:
- Cuál es el estado actual de la estructura.
- Qué elementos soportarán directamente el nuevo sistema.
- Qué cargas incorpora el proyecto fotovoltaico.
- Si existen deterioros que deban repararse previamente.
- Si la estructura responde adecuadamente a las condiciones evaluadas.
- Si es necesario diseñar algún refuerzo.
Instalar primero y revisar después puede obligar a desmontar componentes para ejecutar reparaciones o intervenciones que pudieron identificarse desde la etapa de planeación.
¿Refuerzo estructural y reparación de cubiertas son lo mismo?
No. El refuerzo estructural busca mejorar la capacidad o el comportamiento de determinados elementos estructurales según las necesidades identificadas mediante el análisis correspondiente. La reparación de una cubierta, por otro lado, puede solucionar deterioros como filtraciones, elementos dañados, problemas de fijación o afectaciones de diferentes componentes del techo.
En algunos proyectos pueden ser necesarias ambas intervenciones. Por ejemplo, una empresa puede tener que reparar primero sectores deteriorados de la cubierta y, adicionalmente, reforzar determinados componentes de su estructura portante antes del montaje fotovoltaico.
Diferenciar ambas necesidades ayuda a definir correctamente el alcance, los recursos y el orden de ejecución del proyecto.
¿Qué riesgos existen al instalar paneles sin evaluar previamente la estructura?
Omitir la evaluación estructural puede hacer que la empresa instale un sistema sin conocer cómo responderá la infraestructura existente ante las nuevas condiciones.
Entre los problemas que se busca prevenir están:
- Sobrecargas sobre determinados elementos.
- Deformaciones.
- Fallas en conexiones o fijaciones.
- Afectaciones sobre la cubierta.
- Filtraciones asociadas a intervenciones inadecuadas.
- Necesidad de desmontar paneles para realizar reparaciones posteriores.
- Interferencias con las actividades de mantenimiento del techo.
También debe considerarse que una cubierta empresarial seguirá requiriendo inspecciones y mantenimiento después de la instalación fotovoltaica. Por eso, el proyecto debe pensar tanto en el montaje inicial como en las futuras intervenciones sobre la infraestructura.
Refuerzo estructural: ¿qué debe hacer una empresa antes de instalar paneles solares?
Antes de definir un refuerzo estructural, la empresa debe conocer las características del sistema fotovoltaico que pretende instalar y las condiciones actuales de su infraestructura. Solo después de comparar ambos aspectos puede determinarse si existe una necesidad de intervención.
El proceso debería comenzar con una evaluación y diagnóstico de la cubierta y su estructura, seguido del análisis técnico correspondiente. Si se identifican elementos que requieren intervención, el refuerzo debe definirse específicamente para esas condiciones y ejecutarse antes del montaje de los paneles.
Esto evita asumir que todas las cubiertas necesitan refuerzo, pero también previene el error contrario: instalar un nuevo sistema sobre una estructura cuya capacidad y estado no han sido comprobados.
